評估太陽能選項：繪製太陽圖

繪製太陽圖會告訴您一天中可以預期有多少直射陽光，以便您確定太陽能是否是您居住的可行選擇。太陽圖易於繪製，並提供了一種表示太陽在天空中移動的方法。以下是如何創建自己的太陽圖以及如何使用它們來評估您在家中可以預期接收到的日照量。

繪製太陽的基本路徑

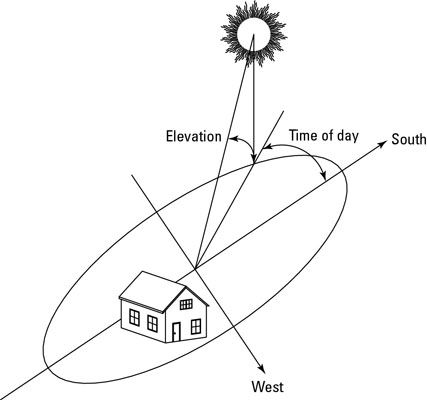

太陽的位置可以用兩個角度繪製：方位角 和仰角。

• 方位角是太陽到一條固定線的角距離；在北半球，這條固定線路可能會直接向南延伸。理論上，中午太陽直射頭頂時，方位角為0。

• 高程是由一條平行於地面的線和一條從地面到太陽的線所形成的角度。如果太陽在正上方，它的仰角測量值是 90 度；當它位於地平線上時，高程為 0。



  繪製太陽在天空中的位置。

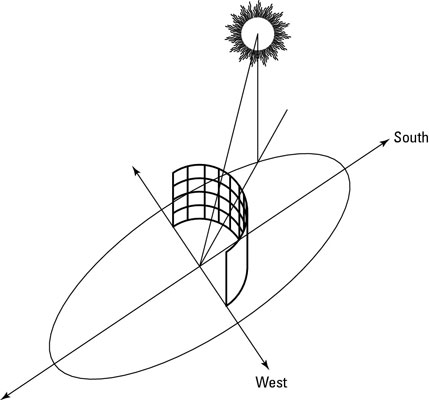

然後創建一天中太陽通過的圖表。想像一張方格紙包裹在你的房子周圍。隨著時間的推移，您在方格紙上太陽照耀的地方做點。

製作太陽圖。

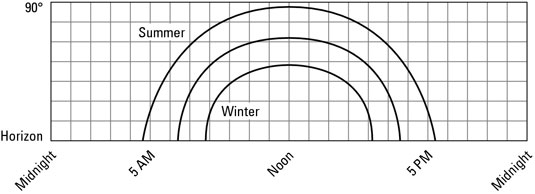

下圖顯示了繪製太陽運動時的太陽圖。中間的弧線代表春天或秋天。所有其他路徑都位於兩個極端之間，以夏至和冬至為代表，它們是一年中最長和最短的日子（分別為 6 月 21 日和 12 月 21 日）。

一年中不同時間的每日太陽圖。

添加天際線效果

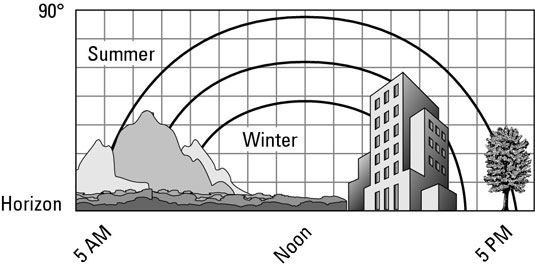

您可以輕鬆地將天際線障礙物（包括地平線、建築物、樹木、塔樓等）添加到您的太陽圖中。

當太陽落在山或高樓後面時，您根本不會得到任何直射陽光。如果太陽落在樹後面，您可能會得到一些直射陽光，但大多數情況下會被遮蔽。地平線上的障礙物也會改變黎明和黃昏的時間。如果一座大山就在你家的西邊，那麼黃昏就會提前很多。

將天際線添加到太陽圖。

您可以購買（非常昂貴，而且您只需要一次）或租用（每週 25 美元）一個Solar Pathfinder，其工作原理如下：您站在要測量的地點，將設備對準南方（它有一個指南針)，調平它（它有一個氣泡水平儀），然後讀取圓頂指示器上的陰影反射。

注意陽光強度

當太陽在天空中較低時，太陽輻射必須穿過更多的大氣層，因此它會因散射和吸收而減少。

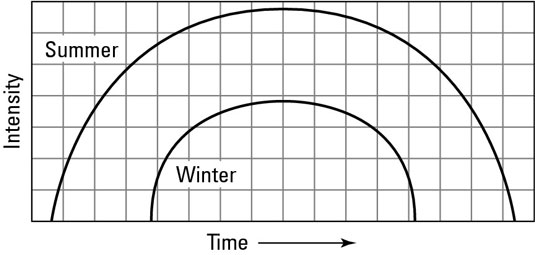

太陽直射頭頂時最為強烈。而且夏天的陽光比冬天強得多。

繪製一天和一個季節的日照強度。

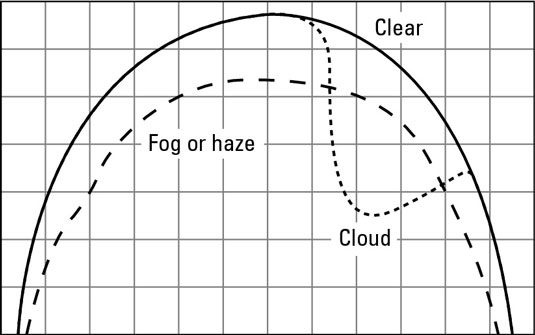

陽光同樣會隨著天氣而變化。如果您的氣候在早晨經常有霧或朦朧，圖表會在左側顯示一條非常淺的曲線，然後當霧消散時，圖表會恢復正常。

陽光強度隨天氣條件而變化。
